Un porche ajustado a la terraza existente

La caída del suelo y el descuadre de la terraza se resolvieron antes de cortar la madera.

La estructura de este porche debía adaptarse a una terraza existente. Hice la medición en campo, limpié la nube de puntos, diseñé la estructura en Cadwork y la envié a cortar al taller. El trabajo formaba parte de mi actividad en Sallende Habitat.

Utilicé un escáner Leica BLK360 para recoger la geometría del lugar. El resultado es una nube de puntos: un conjunto de mediciones que permite consultar las superficies existentes mientras se prepara el modelo.

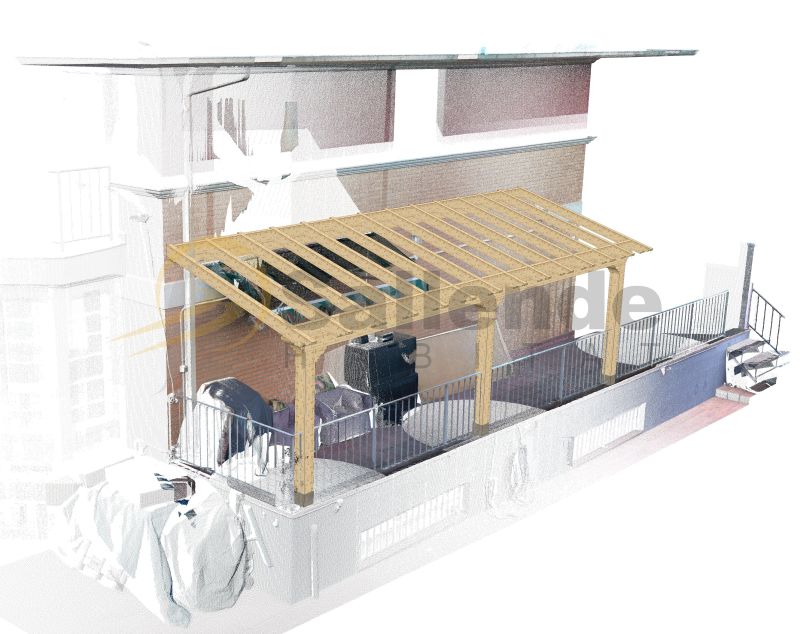

Modelo del porche sobre la nube de puntos de la terraza existente.

Medir lo que el diseño debía recoger

La medición detectó dos condiciones: el suelo tenía caída y el perímetro de la terraza estaba descuadrado, se iba abriendo. Ambas afectaban a cómo debía encajar la estructura.

Después de limpiar la nube, trabajé sobre ella en Cadwork. Superponer el modelo a la medición permitió incorporar esas diferencias al diseño y preparar las piezas con la geometría que necesitaba el porche.

La información de campo continuaba así dentro del modelo que envié a taller. La caída y el descuadre quedaban recogidos antes de fabricar.

Llevar el ajuste al taller

Con esos datos ajustamos la fabricación para evitar que el instalador tuviera que retocar la estructura en la propia terraza. Resolver esas condiciones antes del corte aceleró el montaje.

Mi responsabilidad llegó desde la medición hasta el diseño y el envío a corte. La fabricación se realizó en taller y el montaje correspondió al instalador. El resultado dependía de que la información pasara entre esas fases.

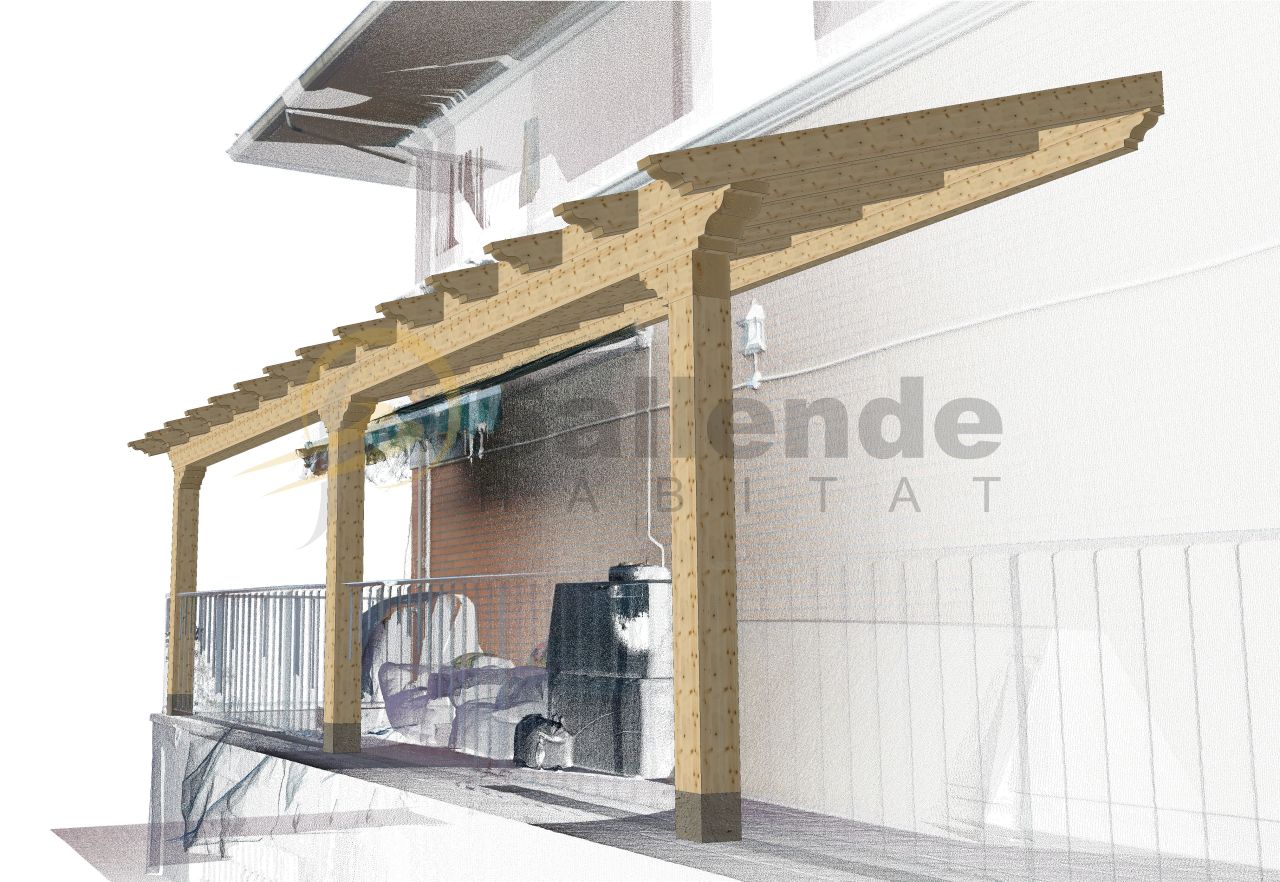

Otra vista del modelo sobre la medición, con los pilares y las vigas situados respecto a la terraza.

Incorporar la medición al trabajo diario

Fue un caso sencillo, pero sirvió para validar el uso de la nube de puntos en el flujo de fabricación. Lo medido había provocado un ajuste concreto en las piezas que después debían montarse.

A partir de esa experiencia, la tecnología pasó a formar parte del trabajo diario. En este porche permitió trasladar las condiciones de la terraza a la fabricación y evitar que el ajuste quedara pendiente para la instalación.

Febrero de 2025. Trabajo realizado en Sallende Habitat. Medición, limpieza de nube de puntos, diseño y envío a corte propios. Leica BLK360 y Cadwork. Fabricación en taller y montaje por instalador.
